El interruptor magnetotérmico es uno de los elementos esenciales en cualquier instalación eléctrica, tanto en viviendas como en entornos industriales. Su función principal es proteger la instalación frente a sobrecargas y cortocircuitos.
¿Qué es un interruptor magnetotérmico?

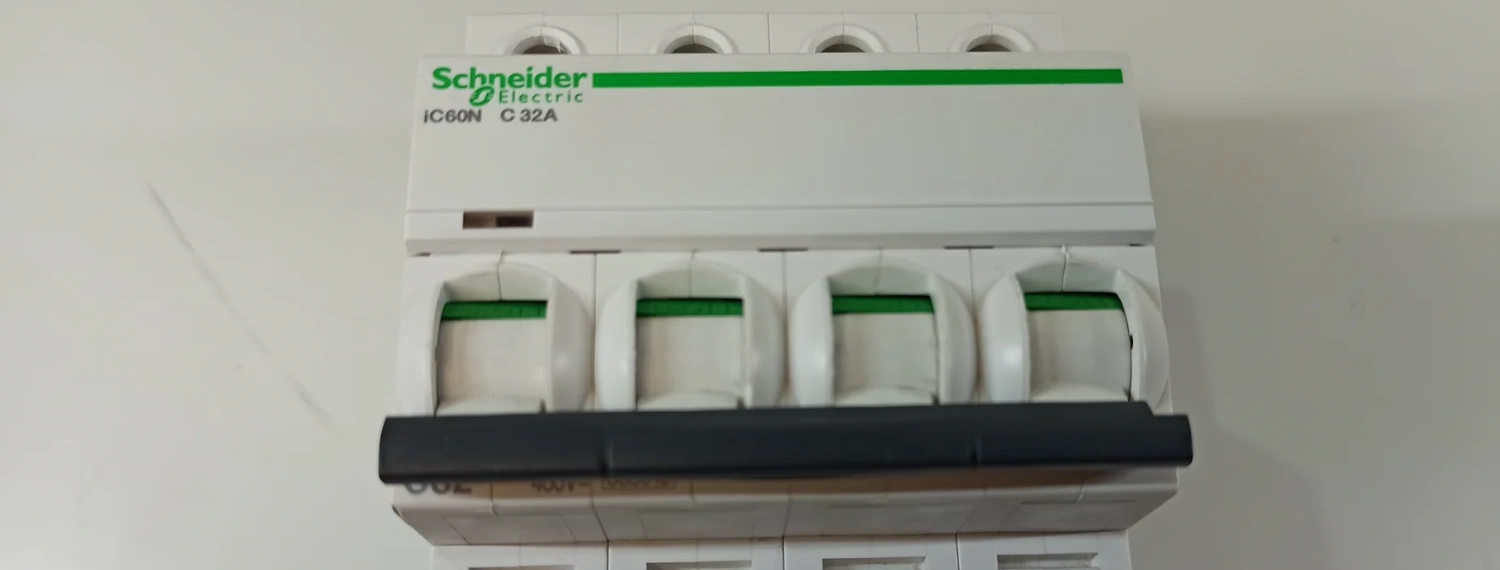

Un interruptor magnetotérmico, también conocido como PIA (Pequeño Interruptor Automático), es un dispositivo de protección que interrumpe automáticamente el paso de la corriente cuando detecta una anomalía eléctrica.
Actúa frente a dos tipos de problemas:
- Sobrecargas: cuando hay un exceso de consumo prolongado en el circuito.
- Cortocircuitos: cuando se produce un fallo brusco que genera un pico de corriente muy elevado.
Este dispositivo forma parte fundamental del sistema eléctrico de una vivienda, especialmente dentro del cuadro eléctrico.
Más información sobre la instalación completa en este artículo sobre el cuadro eléctrico de vivienda.
¿Cómo funciona un magnetotérmico?
El funcionamiento del interruptor magnetotérmico se basa en dos mecanismos:
Protección térmica (sobrecargas)
Cuando la corriente supera el valor nominal durante un tiempo prolongado, un componente bimetálico se calienta y se deforma, provocando la apertura del circuito.
Protección magnética (cortocircuitos)
Ante un aumento repentino de corriente, un electroimán actúa de forma instantánea desconectando el circuito para evitar daños.
Tipos de interruptores magnetotérmicos
- Curva B: instalaciones domésticas con cargas resistivas.
- Curva C: uso general en viviendas y pequeños negocios.
- Curva D: para cargas con picos de arranque elevados.
La elección correcta depende del tipo de instalación y de los equipos conectados.
¿Dónde se instala un magnetotérmico?
Los magnetotérmicos se instalan dentro del cuadro eléctrico, protegiendo circuitos específicos como iluminación, enchufes o electrodomésticos.
Su uso está regulado dentro de las instalaciones de electrificación de viviendas. Puedes ampliar información en este artículo sobre electrificación básica de viviendas.
Importancia del magnetotérmico
Este dispositivo protege tanto la instalación como a las personas, evitando riesgos eléctricos.
- Prevención de incendios
- Protección de electrodomésticos
- Desconexión automática ante fallos
- Cumplimiento normativo
Diferencia entre magnetotérmico y diferencial
El magnetotérmico protege la instalación frente a sobrecargas y cortocircuitos, mientras que el interruptor diferencial protege a las personas frente a fugas de corriente.
