Cuadro eléctrico de una vivienda
El cuadro eléctrico, también conocido como cuadro de luz o cuadro de distribución, es un elemento esencial para la instalación eléctrica de una vivienda. Su propósito es garantizar una distribución segura y eficaz de la energía a todos los circuitos o líneas eléctricas de la casa, y su adecuado diseño y mantenimiento regular son esenciales para disponer de una instalación eléctrica segura y eficiente.
En esta guía te explicaremos qué es un cuadro eléctrico, cuáles son cada uno de los elementos fundamentales que lo componen, y los principales aspectos normativos que rigen su diseño e instalación.
¿Qué es un Cuadro Eléctrico y Para Qué Sirve?

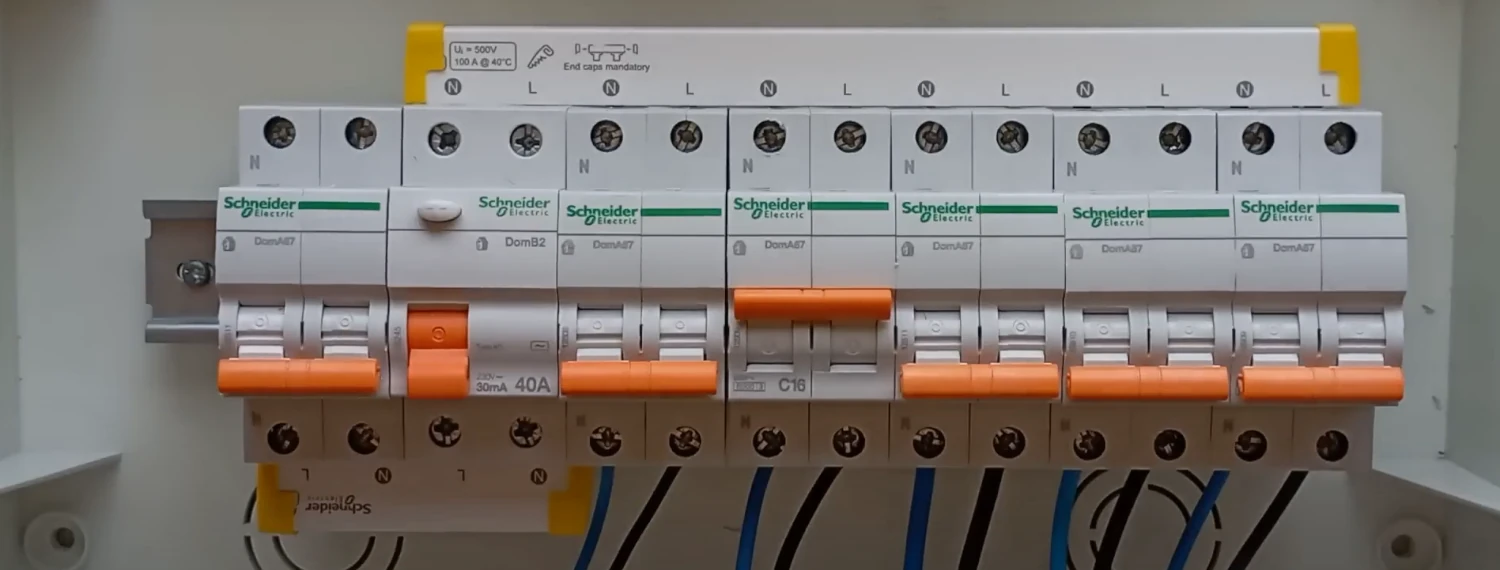

El cuadro eléctrico de una vivienda, o cuadro de luz de una casa, es el sistema de control y protección que centraliza la distribución de energía eléctrica a todos los circuitos eléctricos del hogar. También se le conoce como cuadro general de mando y protección (CGMP), porque permite controlar el flujo eléctrico en cada zona de la vivienda y protege a los usuarios y a los equipos electrónicos de posibles sobrecargas y cortocircuitos.
En instalaciones residenciales, lo habitual es utilizar un cuadro eléctrico de tipo monofásico, que es suficiente para las necesidades energéticas de la mayoría de los hogares. Además, la corriente eléctrica en la que se basa este sistema es corriente alterna (CA), compuesta por tres cables principales: fase, neutro y tierra. El cable de fase lleva la corriente desde la fuente de energía, el neutro permite cerrar el circuito eléctrico, y el cable de tierra actúa como un sistema de seguridad adicional, reduciendo el riesgo de descarga en caso de fallo.
El cuadro eléctrico tiene dos funciones principales:
- Distribuir la electricidad de manera eficiente. Distribuye la corriente eléctrica hacia los diferentes circuitos, permitiendo que cada zona de la casa reciba la energía necesaria para su funcionamiento.
- Proteger la instalación y a los usuarios. A través de dispositivos de protección, como los interruptores diferenciales y magnetotérmicos, el cuadro actúa como una barrera de seguridad que desconecta el suministro en caso de anomalías, evitando accidentes y daños tanto materiales como a las personas.
El cuadro de distribución eléctrica debe cumplir con normativas específicas para garantizar tanto la eficiencia como la seguridad. Un cuadro eléctrico mal instalado o con mantenimiento deficiente puede comprometer la seguridad del hogar y de sus ocupantes.
Componentes Principales del Cuadro Eléctrico de una Vivienda
El cuadro eléctrico de una vivienda está compuesto por una serie de dispositivos que trabajan en conjunto para garantizar una distribución segura y eficiente de la electricidad. Comprender los componentes principales de este cuadro es fundamental para asegurar un sistema eléctrico confiable y que cumpla con las normativas de seguridad.
A continuación, se detallan cada uno de estos elementos y su rol en el cuadro general de mando y protección de una instalación residencial:
Interruptor General Automático (IGA)
El Interruptor General Automático (IGA) es el primer elemento de protección en el cuadro eléctrico de una vivienda. Su misión es proteger toda la instalación ante sobrecargas. Si se produce un consumo anormal de energía, el IGA interrumpe el flujo eléctrico, evitando que los cables y dispositivos de todos los circuitos de la vivienda se vean afectados.
Desde un punto de vista técnico, es fundamental seleccionar un IGA adecuado a la potencia contratada. Un IGA de menor capacidad que la potencia contratada se disparará con frecuencia, mientras que uno excesivo podría no proteger adecuadamente la instalación eléctrica de la casa.
Interruptores Diferenciales (ID)
El Interruptor Diferencial es un componente fundamental para la seguridad de la instalación, y está diseñado para desconectar el suministro eléctrico en caso de fugas de corriente. Esto protege a los usuarios de descargas eléctricas, asegurando que la corriente no fluya por rutas imprevistas, como el cuerpo humano o la estructura de la vivienda.
Según la normativa, cada diferencial puede proteger un máximo de 5 circuitos o líneas. Si la instalación de la vivienda requiere más de 5 líneas eléctricas, será necesario incluir un segundo diferencial para garantizar la seguridad del cuadro y para cumplir con la regulación. Esta medida permite que los cortes de corriente sean específicos a un grupo de circuitos y evitar así que afecten a toda la vivienda.
Pequeños Interruptores Automáticos (PIAs)
Los Pequeños Interruptores Automáticos (PIAs), o magnetotérmicos, son los encargados de proteger cada línea o circuito individual (iluminación, tomas de corriente, electrodomésticos, etc.) contra cortocircuitos y sobrecargas. Cada PIA está diseñado para una capacidad de corriente específica, en función de la carga eléctrica que debe soportar el circuito al que protege.
Los PIAs permiten aislar problemas en líneas eléctricas específicas sin afectar a toda la instalación. Desde la perspectiva de un instalador, es esencial dimensionar cada PIA correctamente para prevenir sobrecargas que podrían dañar la instalación y los dispositivos conectados.
Protección contra sobretensiones
La protección contra sobretensiones es un dispositivo opcional pero muy recomendable en viviendas, especialmente en zonas con alta incidencia de tormentas. Esta protección evita que los picos de voltaje dañen los equipos electrónicos, como ordenadores o electrodomésticos sensibles.
Aunque no es obligatorio en todas las instalaciones residenciales, instalar este tipo de protecciones aporta una capa adicional de seguridad y puede ahorrar muchos costes en reparaciones.
Tipos de Circuitos en el Cuadro Eléctrico de una Vivienda
El cuadro de distribución eléctrica de una vivienda organiza la corriente eléctrica en diferentes circuitos específicos, lo que permite una mayor eficiencia y seguridad. Al dividir la instalación en circuitos o líneas eléctricas, se asegura que cada área de la casa reciba la energía que necesita y que posibles fallos en un área no afecten a toda la vivienda.
Un cuadro eléctrico de una vivienda típica incluye los siguientes tipos de circuitos:
- Circuito de iluminación: Este circuito alimenta exclusivamente a las luces de la vivienda. Utiliza cables de menor sección y PIAs de menor capacidad, dado que el consumo de energía es moderado. Esta separación permite que cualquier fallo en el circuito de iluminación sólo afecte a las luces y lámparas, pero no a los demás circuitos eléctricos de la casa.
- Circuitos de tomas de corriente: Este tipo de circuitos alimentan los enchufes o tomas de corriente de uso general, a las que se conectan dispositivos de baja a media potencia. Los enchufes que se utilizan en el día a día para electrodomésticos pequeños o equipos electrónicos suelen estar conectados a este tipo de circuito.
- Circuitos de fuerza: Estos circuitos se utilizan para electrodomésticos de alta potencia, como placas vitrocerámicas, hornos, lavadoras, o calefactores. Al requerir mayor energía, los circuitos de fuerza se instalan con cables eléctricos de mayor sección y con PIAs específicos para evitar sobrecargas. Su inclusión en el cuadro de distribución asegura que estos aparatos tengan suficiente energía eléctrica para poder funcionar sin afectar otros circuitos.
Cada circuito en el cuadro eléctrico monofásico de una vivienda tiene un PIA asignado, ajustado a las necesidades de corriente de los dispositivos que alimenta. En instalaciones más grandes o en viviendas con necesidades energéticas complejas, se pueden añadir circuitos adicionales para sistemas específicos, como climatización o domótica.
Esta organización es clave para la eficiencia y la seguridad. Al sectorizar el cuadro general de distribución en estos circuitos, se permite una rápida identificación y resolución de problemas en caso de fallos o averías eléctricas.
Normativa y Requisitos de Seguridad en el Cuadro Eléctrico
Toda instalación eléctrica debe cumplir con el Reglamento Electrotécnico de Baja Tensión (REBT) en España, que especifica los requisitos de seguridad para los cuadros eléctricos en viviendas. Algunos de los puntos principales de este reglamento incluyen:
- Dimensiones y ubicación: El cuadro eléctrico debe estar en un lugar accesible y visible, idealmente en zonas comunes de la vivienda como el recibidor o el pasillo de entrada, para facilitar su uso en caso de emergencia.
- Capacidad de los dispositivos de protección: La normativa establece la intensidad de corriente máxima y el tipo de dispositivos que deben instalarse en función de los circuitos o líneas y del consumo de la vivienda.
- Distribución de los circuitos: Como mencionamos anteriormente, cada diferencial puede proteger un máximo de 5 circuitos. Si el cuadro incluye 6 o más, es necesario instalar un segundo diferencial para garantizar la seguridad y el cumplimiento normativo.
Cumplir con estas regulaciones no sólo garantiza una instalación eléctrica segura, sino también un rendimiento óptimo y una vida útil prolongada del cuadro de distribución eléctrica y de sus componentes.
Ubicación y Mantenimiento del Cuadro Eléctrico de una Vivienda
El lugar donde se instale el cuadro eléctrico es fundamental. Debe estar en una ubicación de fácil acceso y libre de obstáculos, permitiendo tanto su uso en emergencias como su inspección regular. En instalaciones residenciales, se recomienda que esté en un lugar bien ventilado y lejos de fuentes de humedad para evitar el deterioro de sus componentes.
El mantenimiento del cuadro de la luz es una práctica necesaria para mantener la seguridad y el buen funcionamiento de la instalación. Las tareas de mantenimiento incluyen la revisión del estado de los interruptores, la comprobación de las conexiones, y la verificación de la sensibilidad de los interruptores diferenciales instalados. Es recomendable que este mantenimiento lo realice un profesional, quien también podrá detectar posibles desgastes y prever futuros fallos.
Conclusión
El cuadro eléctrico de una vivienda es el núcleo de la instalación eléctrica, responsable de la distribución y protección de la electricidad en el hogar. Su diseño e instalación adecuados, cumpliendo con la normativa vigente, son esenciales para garantizar una infraestructura eléctrica segura y eficiente.
Desde nuestra experiencia en instalaciones eléctricas, recomendamos realizar inspecciones regulares y trabajar siempre con técnicos cualificados para asegurar que cada aspecto del cuadro de distribución esté optimizado y en condiciones óptimas. Con una correcta instalación y mantenimiento, el cuadro de luz de tu vivienda protegerá tu instalación eléctrica durante muchos años.
