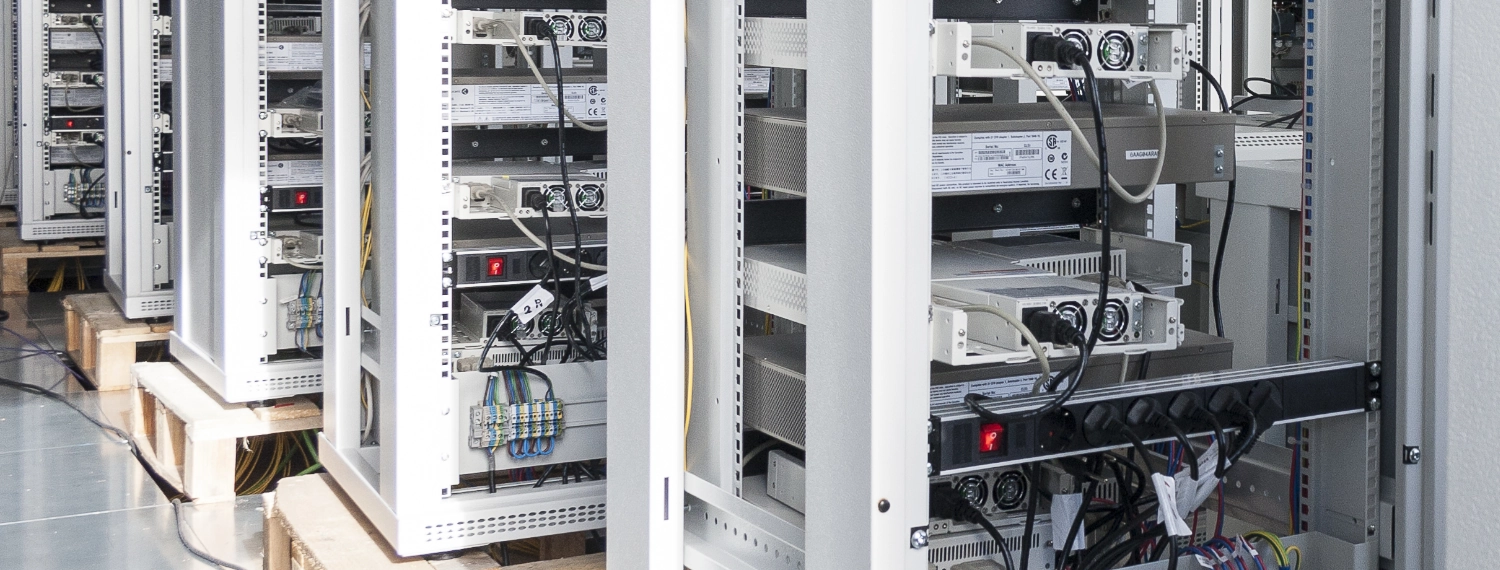

Accesorios esenciales para un rack informático
Un armario rack informático, o rack de comunicaciones, es un elemento clave en cualquier infraestructura IT profesional. Más allá de la propia estructura del rack, el correcto funcionamiento, la fiabilidad y la facilidad de mantenimiento de la instalación dependen en gran medida de los accesorios y componentes utilizados para su correcta organización.
En una guía anterior describimos en detalle qué es un armario rack, los distintos tipos de racks existentes y cuáles son sus principales aplicaciones. Por lo tanto, en este artículo nos centraremos en un aspecto más práctico y operativo: los accesorios esenciales para un armario rack, aquellos que permiten llevar a cabo un montaje ordenado, eficiente y preparado para futuras ampliaciones.
A lo largo de esta guía analizaremos, uno a uno, los componentes más habituales en armarios rack informáticos, explicando su función, su importancia dentro de una instalación profesional y el papel que desempeñan en la organización, la seguridad y el mantenimiento tanto de los equipos como del cableado de la red informática.

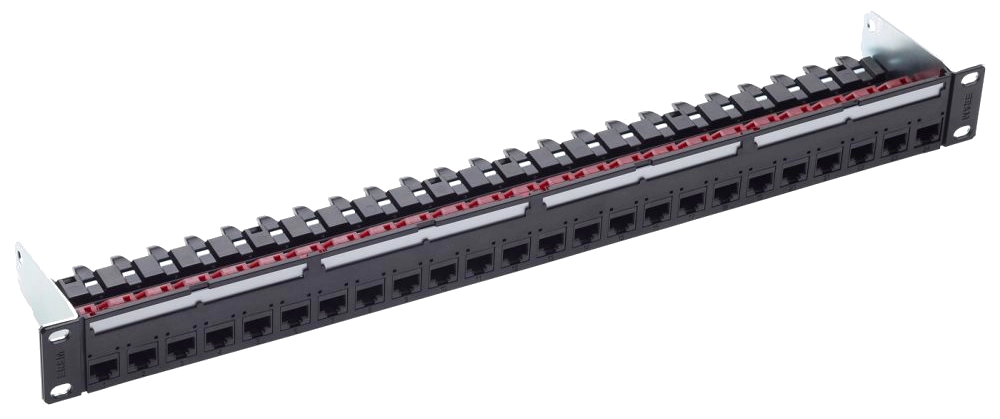

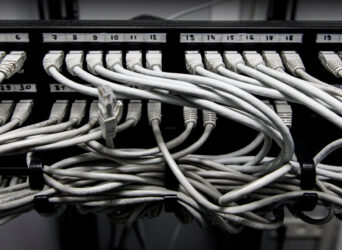

Patch Panels
Los patch panels son uno de los elementos centrales en la organización de un armario rack informático, ya que actúan como punto de terminación del cableado estructurado del edificio y como interfaz entre dicho cableado y los equipos activos de red.
Su instalación permite desacoplar el cableado fijo de los dispositivos activos, evitando conexiones directas y manipulaciones repetidas sobre los puertos de switches y routers. Esto no sólo mejora el orden interno del rack, sino que facilita enormemente las tareas de mantenimiento, reconfiguración de la red y diagnóstico de incidencias, especialmente en entornos donde los cambios son frecuentes.
Desde el punto de vista operativo, el uso de patch panels aporta una mayor trazabilidad de las líneas de red, gracias al etiquetado y la numeración de los puertos, y contribuye a una instalación más robusta y escalable. En racks bien diseñados, el patch panel se convierte en el elemento central sobre el que se articula toda la organización del cableado.

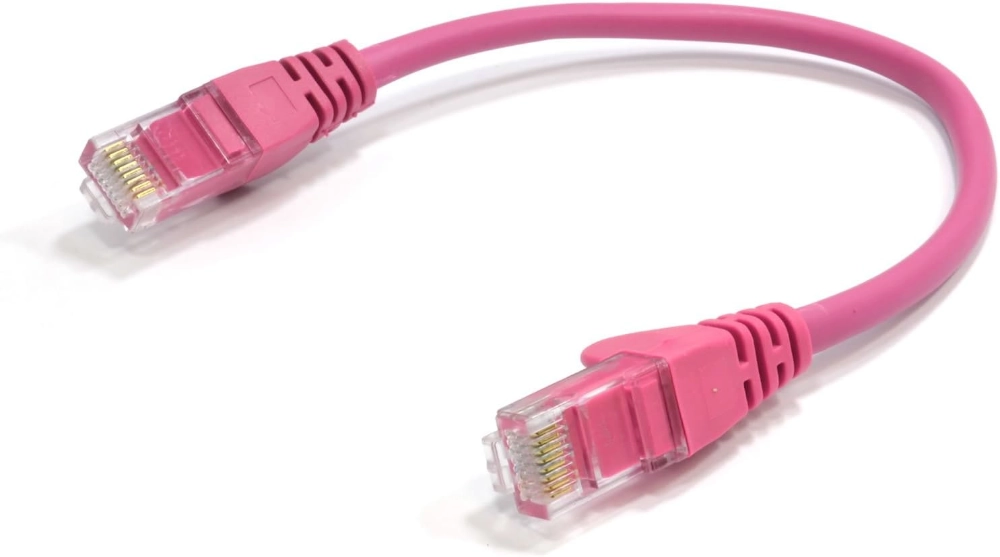

Latiguillos Ethernet
Los latiguillos Ethernet (también llamados patch cords) son los encargados de interconectar el patch panel con los equipos activos del rack, como switches, routers o firewalls. Aunque a menudo se consideran un elemento menor, su elección y dimensionado tienen un impacto directo en el orden interno del rack y en la fiabilidad de la instalación.
El uso de latiguillos de la longitud adecuada evita acumulaciones innecesarias de cable, mejora la circulación del aire y facilita la identificación visual de las conexiones. Asimismo, la selección de la categoría correcta y del tipo de apantallamiento (UTP, FTP o SFTP) debe ser coherente con el cableado estructurado y con el entorno electromagnético de la instalación.
En racks medianos y grandes, el uso de colores diferenciados en los latiguillos permite identificar rápidamente segmentos de red, VLANs, servicios críticos o enlaces específicos, agilizando las labores de mantenimiento.

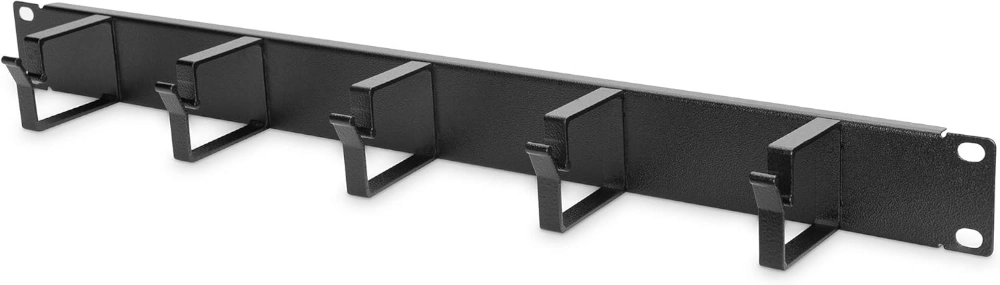

Paneles Organizadores de Cableado
Los paneles organizadores de cableado o paneles guiacables son un elemento clave para mantener una disposición ordenada, accesible y funcional del cableado dentro de un armario rack. Su función principal es guiar los latiguillos de forma controlada, evitando cruces innecesarios, tensiones sobre los conectores y accesos complicados a los puertos de los equipos activos.
En función de su orientación y forma de instalación, los paneles organizadores de cableado en armarios rack se pueden dividir en:
- Organizadores horizontales: se instalan habitualmente entre patch panels y switches, permitiendo distribuir los latiguillos a lo largo del frontal del rack y mantener un radio de curvatura adecuado en cada conexión.
- Organizadores verticales: se colocan en los laterales del armario y están pensados para canalizar grandes volúmenes de cableado de forma ordenada a lo largo de toda la altura del rack, especialmente en instalaciones de media y alta densidad.
El uso adecuado de paneles organizadores facilita significativamente las tareas de mantenimiento del rack, reduce los tiempos de intervención durante ampliaciones o cambios de configuración y contribuye a una mejor circulación del aire, evitando que el cableado interfiera en la ventilación de los equipos.
Bandejas Fijas, Frontales y Extraíbles
Las bandejas para rack permiten alojar de forma segura equipos que no disponen de formato estándar de 19 pulgadas y por lo tanto no son "enrackables". Su uso evita soluciones improvisadas dentro del armario y contribuye a una instalación más ordenada, estable y profesional.
En función del tipo de equipo y de las necesidades de acceso, pueden distinguirse los siguientes tipos de bandejas para rack:
- Bandejas frontales. Este tipo de bandejas facilitan el acceso directo desde el frontal del rack y se utilizan habitualmente para equipos ligeros que requieren conexión o desconexión ocasional de cables, como pequeños dispositivos de red, conversores de medios o equipos auxiliares que no precisan acceso posterior.
- Bandejas fijas. Las bandejas que se fijan tanto en la parte frontal como en la trasera del rack ofrecen un soporte sólido y estable para equipos que no requieren manipulación frecuente, como routers o switches no enrackables, pequeños grabadores o dispositivos de control. Son una solución sencilla y robusta cuando no se prevén intervenciones habituales sobre el equipo.

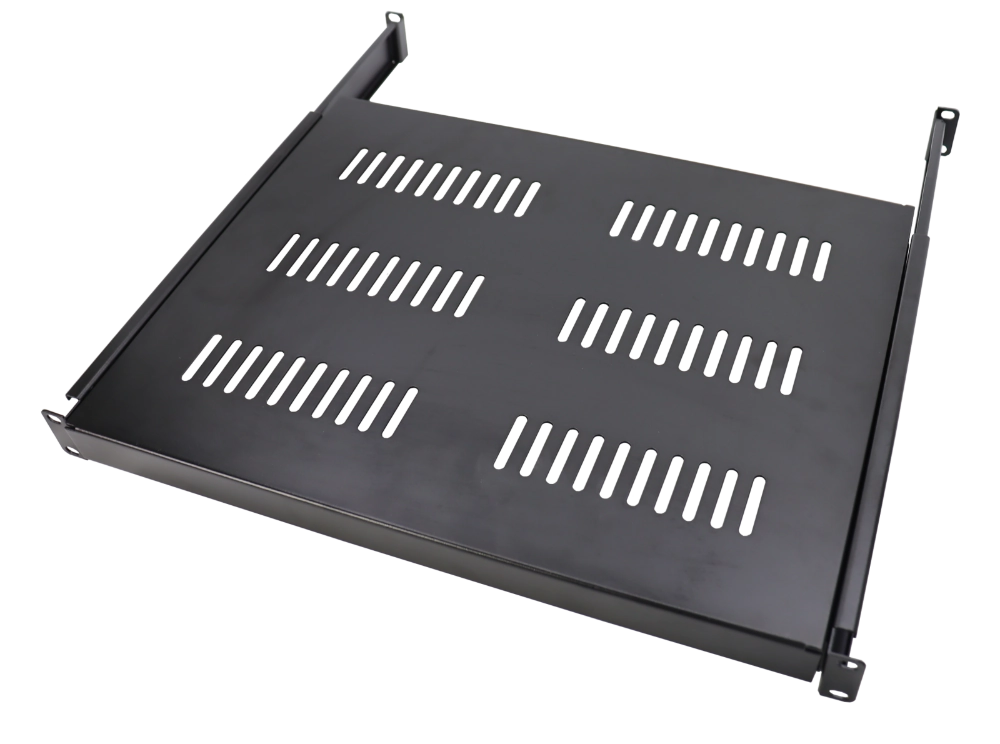

- Bandejas extraíbles o telescópicas. Este tipo de bandejas permiten deslizar el equipo hacia el exterior del rack, facilitando tareas de revisión o mantenimiento sin desmontarlo por completo, y resultan especialmente adecuadas para equipos que requieren acceso periódico, o en racks con alta densidad de equipos o con acceso posterior limitado.
La elección del tipo de bandeja debe realizarse en función del peso del equipo, la frecuencia de intervención y las condiciones de acceso al armario, contribuyendo a una instalación más segura, mantenible y coherente a largo plazo.

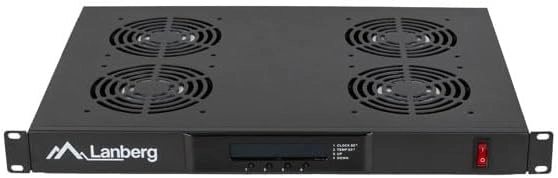

Kits de Ventilación para Rack
Los kits de ventilación para rack tienen como finalidad mantener unas condiciones térmicas adecuadas en el interior del armario rack, evitando acumulaciones de calor que puedan comprometer el rendimiento, la estabilidad y la vida útil de los equipos instalados.
En un armario rack, el aire caliente generado por switches, servidores, SAIs y otros dispositivos activos tiende a ascender y concentrarse en la parte superior. Si este calor no se evacúa correctamente, se produce una recirculación de aire caliente dentro del propio rack, elevando progresivamente la temperatura interna. Los kits de ventilación, habitualmente instalados en el techo o en los laterales del armario, permiten extraer ese aire caliente y favorecer un flujo de aire controlado.
En instalaciones profesionales es habitual complementar los ventiladores con termostatos o sondas de temperatura, que activan la ventilación únicamente cuando se superan determinados umbrales. Esta gestión inteligente mejora la eficiencia térmica, reduce el ruido y el consumo eléctrico, y evita el funcionamiento continuo e innecesario de los ventiladores.
Una ventilación bien dimensionada y correctamente ubicada es un elemento clave para prevenir fallos por sobretemperatura, especialmente en racks con alta densidad de equipos o instalados en salas técnicas con ventilación limitada.
Paneles Ciegos y Perforados
Como complemento a los sistemas de ventilación del rack, los paneles ciegos y los paneles perforados desempeñan un papel fundamental en la gestión del flujo de aire y del espacio interno del armario.
- Los paneles ciegos permiten cubrir huecos libres en el frontal del rack, evitando entradas innecesarias de polvo y contribuyendo a dirigir el flujo de aire de forma controlada. Su uso mejora la eficiencia térmica al impedir recirculaciones indeseadas de aire caliente y aporta una mayor limpieza visual y orden en la instalación.

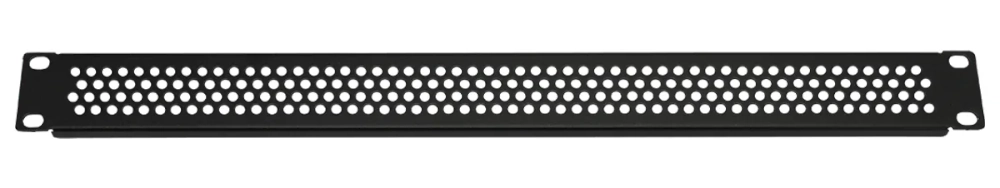

- Los paneles perforados facilitan el paso del aire en aquellas zonas donde es necesario favorecer la ventilación, especialmente en racks con ventilación forzada o con equipos que generan una mayor carga térmica. Utilizados correctamente, permiten equilibrar la entrada y salida de aire dentro del armario.
La combinación adecuada de paneles ciegos y perforados, junto con los kits de ventilación, permite diseñar un flujo de aire coherente y eficiente dentro del rack. Este enfoque reduce puntos calientes, mejora la estabilidad térmica de los equipos y contribuye a un funcionamiento más fiable y predecible de la infraestructura IT.

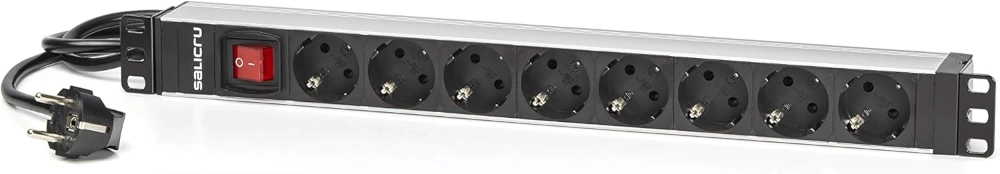

Regletas PDU (Power Distribution Unit)
Las regletas PDU son las encargadas de distribuir la alimentación eléctrica a los distintos equipos instalados en el armario rack. A diferencia de las regletas domésticas, las PDUs están diseñadas específicamente para entornos IT, ofreciendo una mayor fiabilidad, capacidad de carga y opciones de montaje en armarios rack.
Existen modelos básicos y modelos avanzados con funciones de monitorización, protección contra sobretensiones y picos de corriente, medición de consumo, o gestión remota, especialmente útiles en racks críticos o instalaciones donde se requiere un control detallado del uso energético.
Una PDU correctamente dimensionada y ubicada permite una distribución eléctrica ordenada, reduce riesgos asociados a sobrecargas y facilita la integración con sistemas de alimentación ininterrumpida (SAI o UPS).
Patas Niveladoras y Ruedas con Freno
Las patas niveladoras permiten ajustar un armario rack de suelo sobre superficies que no presentan una nivelación perfecta, asegurando una correcta estabilidad y una alineación adecuada del conjunto. Este ajuste es importante para evitar apoyos irregulares, vibraciones y tensiones en la estructura, especialmente cuando el rack va a soportar equipos pesados o se prevén reorganizaciones periódicas.

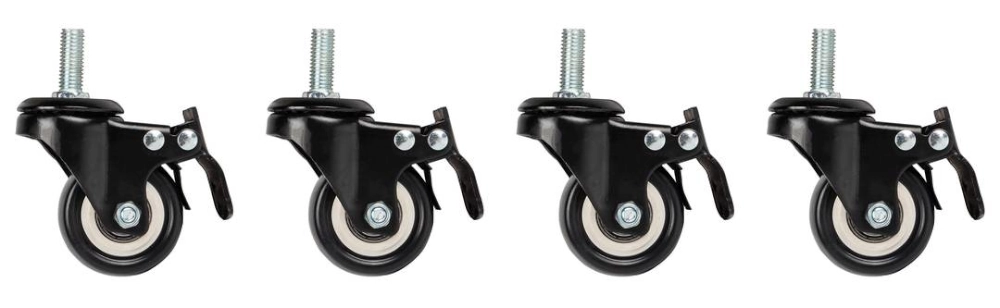

Las ruedas con freno facilitan el desplazamiento del rack durante tareas de instalación, mantenimiento o reorganización del espacio técnico. Una vez situado en su posición definitiva, el sistema de frenado permite inmovilizar el armario de forma segura, manteniendo la estabilidad necesaria durante la operación normal de los equipos.
El uso de ruedas debe evaluarse en función del peso total del rack, la carga prevista y el entorno de instalación, priorizando siempre la estabilidad y la seguridad frente a la movilidad. En instalaciones profesionales, es habitual combinar ruedas con patas niveladoras para garantizar tanto la facilidad de desplazamiento como una correcta fijación final del armario.

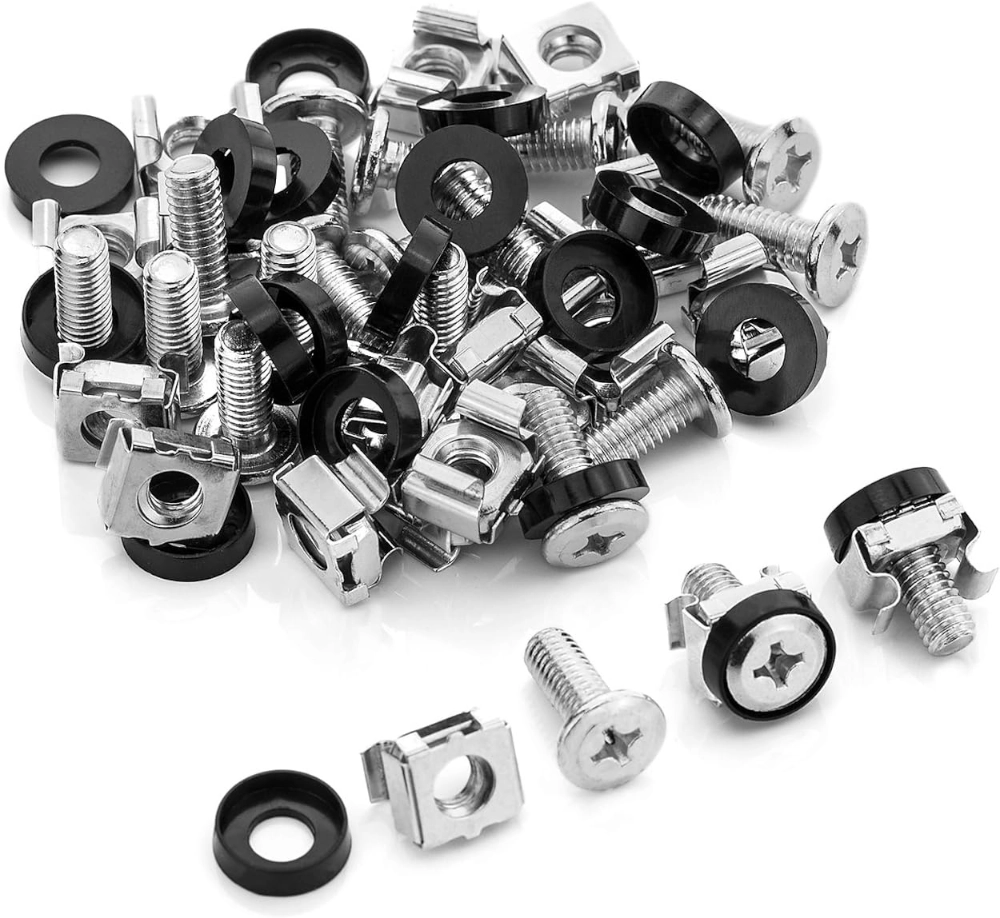

Tornillería de Rack
La tornillería de rack, compuesta por tornillos, tuercas y arandelas específicas, es un elemento fundamental para garantizar una fijación segura de todos los equipos y accesorios. Utilizar la tornillería adecuada evita daños en los raíles, vibraciones indeseadas y problemas durante montajes o desmontajes repetidos.
En instalaciones profesionales, contar con tornillería de calidad y compatible con el estándar del rack facilita el trabajo del instalador y asegura una sujeción fiable a largo plazo, especialmente en racks que requieren reorganizaciones periódicas.
Conclusión
La correcta selección e instalación de los accesorios de un armario rack informático es un factor determinante en la fiabilidad, la seguridad y la sostenibilidad de una infraestructura IT. Elementos como el cableado, la alimentación eléctrica, la ventilación o el soporte físico de los equipos no deben abordarse de forma aislada, sino como parte de un conjunto que debe funcionar de manera coherente y ordenada.
Un rack bien diseñado y correctamente equipado no sólo facilita el mantenimiento diario y la resolución de incidencias, sino que también permite escalar la instalación de forma controlada, reduciendo riesgos y evitando intervenciones improvisadas a medio y largo plazo. En entornos profesionales, esta planificación marca la diferencia entre una infraestructura estable y una fuente recurrente de problemas operativos.
