Esquema de electrificación básica de una vivienda

En una vivienda, el esquema de electrificación básica establece los circuitos necesarios para cubrir las necesidades de electricidad de forma segura y eficiente. Este esquema permite que cada área de la casa cuente con la energía que necesita, distribuyendo la carga entre varios circuitos para evitar sobrecargas y facilitar la protección de la instalación. La electrificación básica, regulada por el Reglamento Electrotécnico de Baja Tensión (REBT, ITC-BT-25), está diseñada para cumplir con los requisitos mínimos de seguridad y funcionalidad en una vivienda estándar.

A continuación, se detallan los circuitos específicos que forman parte de esta electrificación básica, así como algunos aspectos técnicos y normativos que aseguran una instalación conforme a la normativa vigente.

Circuitos Específicos del Esquema de Electrificación Básica

El esquema de electrificación básica en una vivienda incluye los siguientes circuitos:

• Circuito C1: Dedicado a la iluminación general de la vivienda. Este circuito permite que todas las luces de la casa se mantengan independientes de los enchufes y electrodomésticos, lo que mejora la seguridad y facilita la protección de cada zona.
• Circuito C2: Tomas de corriente generales y frigorífico. Este circuito se destina a las tomas de corriente de uso general, donde se conectan pequeños electrodomésticos y dispositivos de baja potencia. La nevera se incluye en el Circuito C2 en lugar del Circuito C5, que es exclusivo para las tomas de corriente de la cocina y el baño, con el fin de garantizar un suministro continuo en caso de que el C5 se dispare por una sobrecarga. Esto asegura que el frigorífico siga funcionando aunque haya un problema en el circuito específico de cocina, manteniendo así la seguridad de los alimentos.
• Circuito C3: Cocina y horno. Este circuito está destinado a electrodomésticos de alta potencia que requieren una protección especial y un cableado adecuado para soportar cargas importantes.
• Circuito C4: Lavadora, lavavajillas y termo. Según la normativa, este circuito se puede desglosar en subcircuitos C4.1, C4.2 y C4.3, permitiendo una distribución de carga más específica sin perder la clasificación de electrificación básica. Esta subdivisión es útil en instalaciones donde la carga de estos electrodomésticos es elevada y se busca mayor seguridad.
• Circuito C5: Tomas de corriente en baños y cocina. Este circuito agrupa las tomas de corriente de la cocina y el baño para proteger zonas donde el uso de agua y humedad es habitual, minimizando el riesgo de cortocircuitos.
• Circuito C6: Tomas de corriente adicionales o zonas exteriores. Este circuito es opcional y se utiliza para alimentar tomas adicionales en exteriores o zonas específicas que no están cubiertas por los otros circuitos básicos. Es especialmente útil en patios, terrazas o jardines, donde se pueden conectar aparatos temporales sin afectar la seguridad general.

Circuitos Adicionales para Instalaciones de Electrificación Elevada

En viviendas que requieren más capacidad de energía o funcionalidades específicas, es posible añadir circuitos adicionales, conocidos como electrificación elevada. Estos circuitos, regulados también por el REBT, permiten la personalización de la instalación y se utilizan para satisfacer necesidades específicas, pero no forman parte de la electrificación básica. Algunos ejemplos de estos circuitos adicionales son:

• C7: Circuito específico para el aire acondicionado, permitiendo una protección independiente y evitando que su uso afecte al resto de la instalación.
• C8: Circuito dedicado a calefacción eléctrica, pensado para viviendas con sistemas de calefacción que requieren gran consumo de energía.
• C9 y otros: Circuitos para domótica, sistemas de automatización o electrodomésticos de alto consumo, como equipos de audio y entretenimiento de alta potencia.

Estos circuitos permiten adaptar la instalación a demandas más elevadas, pero su inclusión implica que la instalación se clasifique como de electrificación elevada y no básica.

Requisitos Normativos para el Esquema de Electrificación Básica

El Reglamento Electrotécnico de Baja Tensión (REBT, ITC-BT-25) regula las características técnicas y de seguridad del esquema de electrificación básica. Entre los requisitos más importantes, encontramos:

• Calibre de los cables: Cada circuito debe contar con cables de una sección adecuada a la carga que manejará, evitando sobrecalentamientos y garantizando la durabilidad de la instalación. A continuación, se especifica la sección mínima de los cables recomendada para cada circuito en una electrificación básica:
  • Circuito C1 (Iluminación): Cable de 1,5 mm² como mínimo.
  • Circuito C2 (Tomas de corriente generales y frigorífico): Cable de 2,5 mm² como mínimo.
  • Circuito C3 (Cocina y horno): Cable de 6 mm² como mínimo, debido a la alta potencia requerida.
  • Circuito C4 (Lavadora, lavavajillas y termo): Cable de 4 mm² como mínimo, aunque se permite dividir en C4.1, C4.2 y C4.3 con la misma sección.
  • Circuito C5 (Tomas en baños y cocina): Cable de 2,5 mm² como mínimo.
  • Circuito C6 (Tomas adicionales o exteriores): Cable de 2,5 mm² como mínimo, aunque en áreas exteriores puede reforzarse para resistir condiciones climáticas.

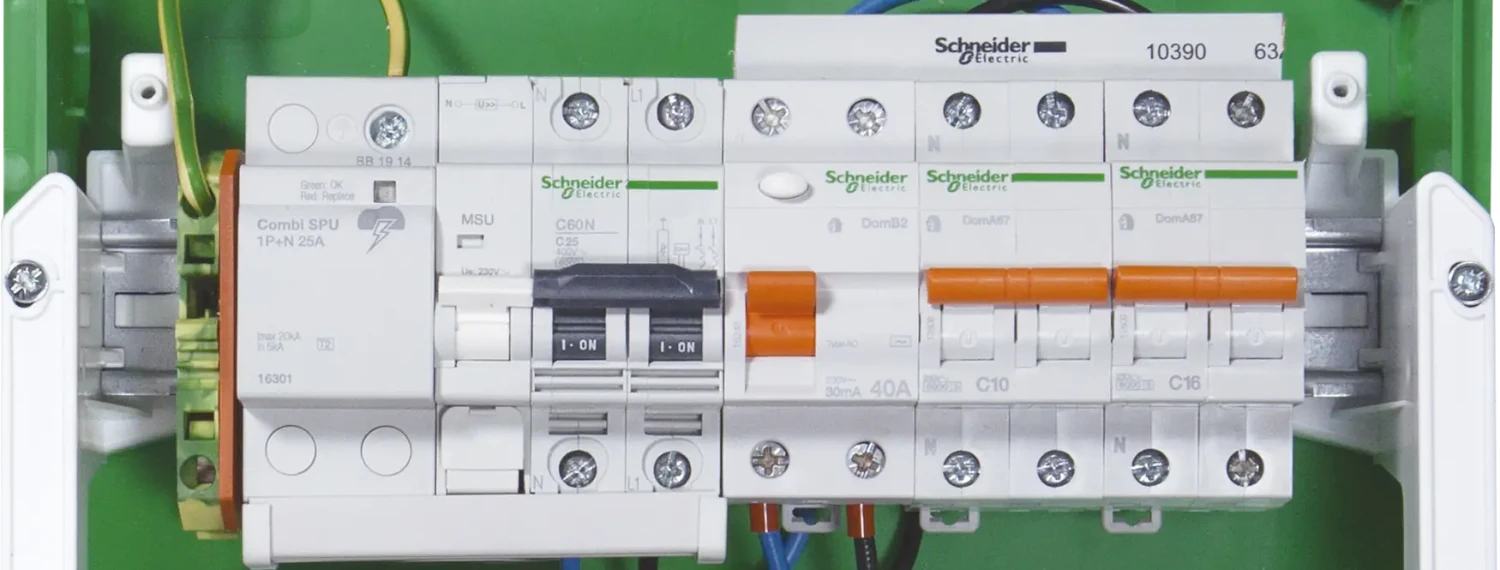

• Uso de PIAs (Pequeños Interruptores Automáticos): Cada circuito debe estar protegido por un PIA que desconecte automáticamente la corriente en caso de sobrecarga o cortocircuito, protegiendo tanto los dispositivos conectados como la propia instalación. Los valores máximos de corriente permitidos en cada circuito según normativa son los siguientes:
  • Circuito C1 (Iluminación): PIA de 10 A.
  • Circuito C2 (Tomas de corriente generales y frigorífico): PIA de 16 A.
  • Circuito C3 (Cocina y horno): PIA de 25 A.
  • Circuito C4 (Lavadora, lavavajillas y termo): PIA de 20 A.
  • Circuito C5 (Tomas en baños y cocina): PIA de 16 A.
  • Circuito C6 (Tomas adicionales o exteriores): PIA de 16 A.
• Límites en los diferenciales: La normativa establece que un interruptor diferencial puede proteger un máximo de cinco circuitos. Por lo tanto, si se añaden circuitos adicionales, como C6 o alguno de los circuitos de electrificación elevada, es necesario incorporar un segundo diferencial para garantizar la protección de la instalación.

A continuación, presentamos una tabla que resume las características clave de cada circuito en el esquema de electrificación básica. Esta tabla incluye el uso específico de cada circuito, el calibre mínimo de cable requerido y el amperaje máximo del PIA recomendado. Esta guía rápida facilita la planificación y asegura que cada circuito cumpla con los requisitos normativos, garantizando una instalación eléctrica segura y funcional.

Conclusión

El esquema de electrificación básica, regulado por el REBT, ITC-BT-25, es esencial para la seguridad y funcionalidad de la instalación eléctrica de una vivienda. Cumplir con este esquema permite una distribución equilibrada de la electricidad, protegiendo tanto la instalación como los dispositivos conectados. En viviendas con mayores requerimientos energéticos, es posible incluir circuitos adicionales para cubrir esas necesidades, aunque estos ya no forman parte de la electrificación básica. Seguir las normativas y realizar una instalación de calidad garantiza que el sistema eléctrico funcione de manera segura y eficiente a lo largo del tiempo.
