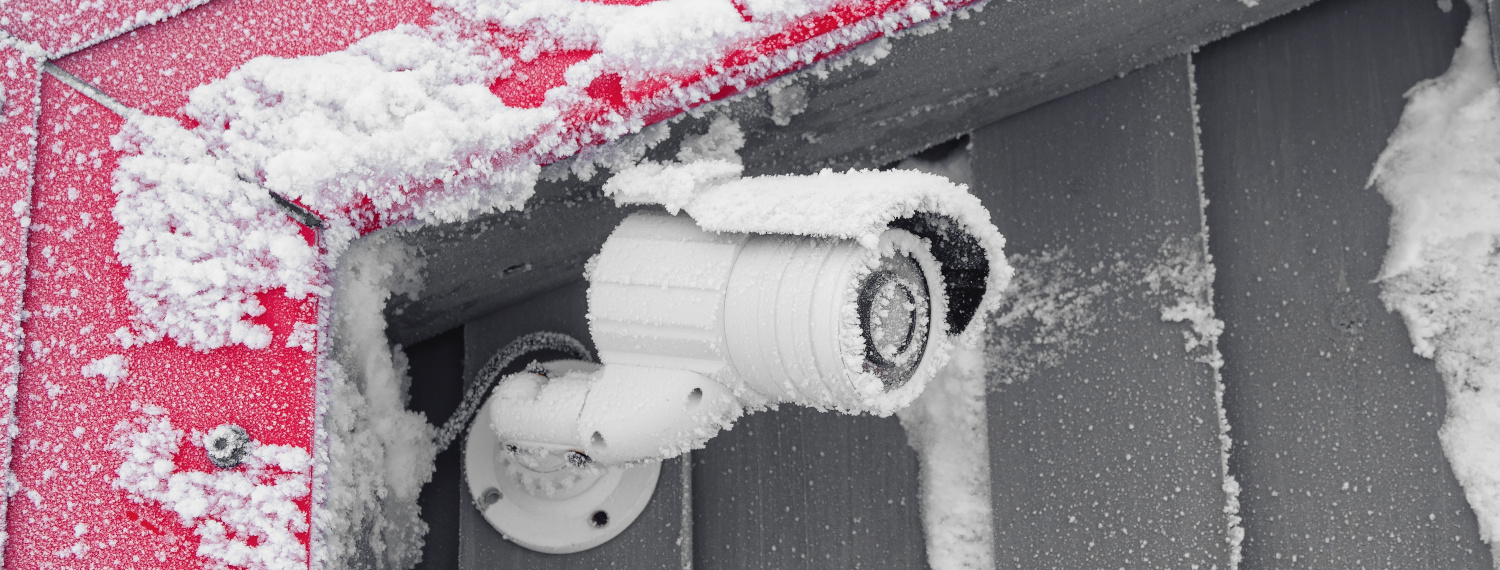

En el mundo de las instalaciones eléctricas, de redes informáticas y de sistemas de seguridad y videovigilancia, la elección correcta de los equipos y dispositivos a utilizar en instalaciones de exterior o al aire libre es fundamental para garantizar su durabilidad y el funcionamiento eficiente del sistema.

La clasificación IP (Ingress Protection) de un equipo o dispositivo indica su grado de protección contra el ingreso de sólidos y líquidos, y es un estándar fundamental que hemos de tener en cuenta cuando diseñamos un proyecto de instalación, ya que afecta a todo tipo de equipos eléctricos o electrónicos, como cámaras de videovigilancia, puntos de acceso WiFi, cajas estancas y de derivación, cableado, etc.

Entendiendo la Clasificación IP

La clasificación IP es un estándar internacional definido por la Comisión Electrotécnica Internacional (IEC), específicamente en la norma IEC 60529. El código IP de un elemento o equipo electrónico se compone de dos números: el primero indica el nivel de protección contra objetos sólidos y polvo, y el segundo contra la entrada de líquidos. La escala va de 0 (sin protección) a 6 para sólidos, y de 0 a 8 para líquidos.

• Primer dígito: protección contra elementos sólidos y polvo
  • 0: Sin protección alguna contra el contacto con elementos sólidos o el ingreso de polvo.
  • 1: Protección contra objetos grandes, como la palma de la mano o objetos de tamaño similar (mayores a 50 mm).
  • 2: Protección contra objetos medianos, como dedos o similares (mayores a 12.5 mm).
  • 3: Protección contra objetos pequeños, como herramientas y cables gruesos (mayores a 2.5 mm).
  • 4: Protección contra objetos muy pequeños, incluyendo la mayoría de los insectos (mayores a 1 mm).
  • 5: Protección parcial contra el polvo, impidiendo su acumulación en una cantidad que afecte el correcto funcionamiento del equipo.
  • 6: Protección total contra el polvo, evitando cualquier ingreso del mismo al interior del dispositivo.
• Segundo dígito: protección contra líquidos
  • 0: Sin protección alguna contra la entrada de agua.
  • 1: Protección contra gotas verticales de agua, equivalente a la lluvia cayendo verticalmente.
  • 2: Protección contra gotas de agua cuando el dispositivo está inclinado hasta 15 grados de su posición normal.
  • 3: Protección contra agua rociada, soportando un ángulo de hasta 60 grados respecto a la vertical.
  • 4: Protección contra salpicaduras de agua desde cualquier dirección, evitando daños al equipo.
  • 5: Protección contra chorros de agua de baja presión desde cualquier dirección, típico en limpiezas y zonas lluviosas.
  • 6: Protección contra chorros potentes de agua, adecuado para condiciones de alta exposición a la lluvia o limpieza con mangueras.
  • 7: Protección contra la inmersión temporal en agua, hasta 1 metro de profundidad por hasta 30 minutos.
  • 8: Protección contra la inmersión continua en agua bajo condiciones especificadas por el fabricante, que pueden incluir presiones y tiempos mayores que para IP67.

Clasificaciones IP Específicas y su Significado

Entender las clasificaciones IP es esencial para elegir correctamente equipos y dispositivos que se ajusten a las necesidades específicas de cada entorno, ya sea para instalaciones al aire libre, industriales, o cualquier área expuesta a elementos como polvo y agua.

Para ayudarte a comprender mejor cómo seleccionar dispositivos basados en su grado de resistencia a estos elementos, a continuación te explicamos en detalle qué significan algunas de las clasificaciones que encontrarás habitualmente en dispositivos eléctricos, electrónicos, de redes informáticas y de videovigilancia, desglosando el nivel de protección de cada uno de ellos frente a sólidos y líquidos.

¿Qué significa un grado de protección IP44?

• Protección contra objetos sólidos (4): Esta clasificación asegura que el dispositivo está protegido contra la entrada de objetos sólidos de tamaño mayor a 1 mm, como herramientas finas, alambres y elementos similares.
• Protección contra líquidos (4): Ofrece resistencia contra salpicaduras de agua provenientes de cualquier dirección, lo que hace a los dispositivos con esta clasificación aptos para entornos con niveles moderados de humedad y exposición al polvo. Un ejemplo práctico es la instalación de cámaras de videovigilancia bajo aleros o en áreas parcialmente cubiertas al aire libre.

¿Qué significa un grado de protección IP55?

• Protección contra objetos sólidos (5): Proporciona una protección limitada contra el polvo, evitando la acumulación que podría dañar el funcionamiento del dispositivo.
• Protección contra líquidos (5): Capaz de resistir chorros de agua a baja presión desde cualquier dirección. Esta clasificación hace a las cámaras y otros dispositivos electrónicos perfectos para instalaciones al aire libre, como jardines o patios, donde pueden estar expuestos a la lluvia o sistemas de riego.

¿Qué significa un grado de protección IP66?

• Protección contra objetos sólidos (6): Ofrece una protección total contra el polvo, asegurando que ningún partícula pueda penetrar en el dispositivo y comprometer su funcionalidad.
• Protección contra líquidos (6): Garantiza resistencia frente a chorros potentes de agua, lo que la convierte en la elección ideal para equipos destinados a ser instalados en entornos exteriores que puedan enfrentar condiciones climáticas adversas, asegurando una protección integral contra los elementos.

¿Qué significa un grado de protección IP67?

• Protección contra objetos sólidos (6): Al igual que la IP66, esta clasificación promete una completa protección contra el polvo, manteniendo el interior del dispositivo libre de partículas.
• Protección contra líquidos (7): Eleva la barrera contra el agua permitiendo la inmersión temporal en agua a profundidades de hasta 1 metro durante un máximo de 30 minutos. Aunque comparte con IP66 su robustez en protección contra sólidos, la IP67 es especialmente adecuada para zonas que puedan sufrir inundaciones esporádicas, ofreciendo una capa adicional de seguridad en entornos desafiantes.

Conclusión

La clasificación IP es fundamental en la selección de equipos y dispositivos para cualquier instalación exterior, asegurando que estos puedan soportar las condiciones ambientales y climatológicas a las que estarán expuestos.

Desde sistemas de seguridad y videovigilancia, hasta instalaciones eléctricas y de redes informáticas, comprender y aplicar correctamente las clasificaciones IP garantiza la durabilidad, el rendimiento y la seguridad de los equipos, garantizando una operatividad continua, reduciendo los costes de mantenimiento y evitando tiempos de inactividad críticos.

Por lo tanto, al considerar equipos para exteriores, es esencial que te enfoques no sólo en las características técnicas o la funcionalidad de los equipos a instalar, sino también en que su grado de protección IP sea el adecuado para poder hacer frente a los desafíos ambientales a los que van a estar sometidos. Esta práctica no es sólo una cuestión de cumplimiento normativa, sino que también supone una inversión en la fiabilidad y eficacia a largo plazo de cualquier sistema instalado al aire libre.
